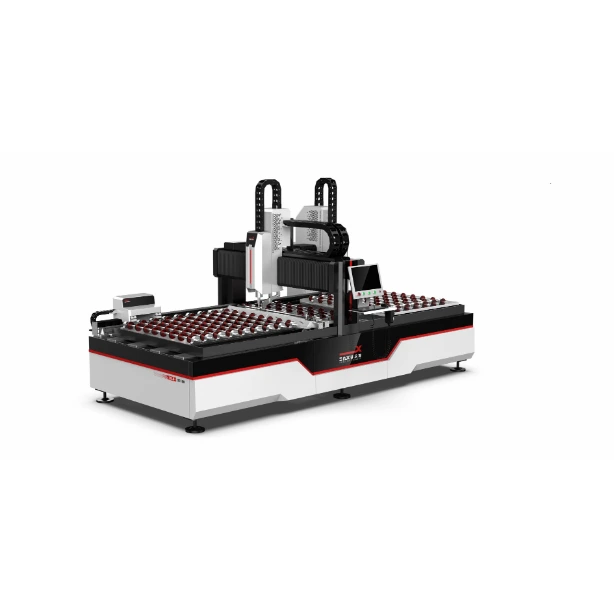

Luban Lathe-CNC Perforadora de vidrio y fresadora de vidrio cnc 1

Luban Lathe-CNC Perforadora de vidrio y fresadora de vidrio cnc 2

Luban Lathe-CNC Perforadora de vidrio y fresadora de vidrio cnc 3

Luban Lathe-CNC Perforadora de vidrio y fresadora de vidrio cnc

Introducción de la máquina

Esta máquina es un equipo de procesamiento de vidrio desarrollado recientemente por ZNXU MACHINE que integra dos estructuras mecánicas de una perforadora de vidrio y una fresadora de vidrio.

consulta

Escribe una reseña

8 pares de perforadoras y 1 pieza de fresa y cortadora combinada

详情图1-1

详情图1-3

详情图1-2

Parámetro técnico principal

Modelo	Machi. Medición	Tamaño máximo de vidrio
ZXLB-ZX1200	400019002200milímetro	1200*2200milímetro
ZXLB-ZX1500	600022002200milímetro	1500*2500milímetro
ZXLB-ZX2000	600027002200milímetro	2000*2500milímetro

Parámetro técnico principal

● Tamaño de la máquina: 3500*1500*2200 mm

● Tamaño del recorrido del cabezal: 2500*800 mm

● Tamaño del vidrio de proceso: no limitado (mesa abierta de tres lados, no limitada)

● Tamaño de la mesa: 3400*1000 mm

● Eje X de carrera: 800 mm

● Eje Y de carrera: 2500 mm

● Eje Y de carrera: 200 mm

● Husillo principal (HD/SOHO): 7,5 kw

● RPM del husillo principal: 24000RPM/MIN

● SERVOmotor - Yichuan: 0,75*3

● Potencia total: 13,6 kw, trifásica

● Peso total: 1600 kg

● Velocidad de fresado: 0-1 m/min (1 recortes/mini)

● Precisión: ±0,2 mm

● Espesor: 3-19 mm

● Voltio. / HZ: ~380v/50hz, trifásico (puede ser personalizado)

● Diseño a prueba de agua: estructura impermeable medio blindada

Característica

Sistema de control de 8 ejes de desarrollo propio, control perfecto y suave de las funciones de perforación y fresado de vidrio.

Esta máquina adopta perforación ascendente y descendente tipo pórtico, perforación CNC, TALADRO de ampliación y fresado. La ruta de edición es simple. Para generar el camino se integran taladrado, ampliación y fresado. Puede cambiar la ruta de edición, tomar desde la galería y recibir DXF externo. Archivo DGW, el sistema viene con software de dibujo y el diseño humanizado facilita la operación

Soporte neumático, principio de prioridad de proximidad, la carrera menos vacía, ahorrando tiempo de procesamiento

Para la perforación se utilizan consumibles de uso general, lo que reduce en gran medida el costo de procesamiento de la perforación.

La parte de fresado adopta un marco mecánico en forma de T, que tiene una estructura ingeniosa y compacta y un funcionamiento flexible; la estructura de transmisión adopta una estructura de transmisión de soporte presurizada por cilindro, que funciona de manera estable y precisa, y no sale mal

Esta máquina incluye varias patentes y es adecuada para el procesamiento profundo de vidrio con diversas técnicas de procesamiento, como taladrado, fresado, fresado y fresado de diversas formas en la superficie del vidrio.

La máquina está reservada para expansión mecánica y control de expansión PLC, lo cual es conveniente para acciones coordinadas adicionales. Puede usarse como una máquina independiente y también puede conectarse a varios equipos, como mesas de carga, robots y lavadoras de vidrio, para realizar la producción en línea.

Función

Con función integradora de perforación, corte, fresado y rectificado, una vez finalizado el tiempo, no es necesario cambiar el cortador, lo que evita eficazmente rayones en el vidrio y errores dimensionales causados por el posicionamiento repetido.

Aplicación

1. Orificio para fregadero en la encimera de vidrio del gabinete, orificio para estufa, orificio para tubería

2. Abrazadera para puerta de ducha, orificio para bisagra, orificio para manija

3. Orificio de manija invisible para puerta de gabinete

4. Fabricación de agujeros en paneles eléctricos.

5. Cubierta sigilosa para acuario, fabricación de peceras.

Parámetro técnico

Modelo NO.	ZXLB-ZX1200， 1500，2000
Co.sistema	GEN-016-G-00
Eje No.	12Piezas
Función de escaneo	apoyo
Volante	sistema binario de 12 ejes
Modo de control	EtherCAT
Método de conexión	EtherCAT I/O
Leer formato	DWG DXF PLT
Velocidad vacía	13M/minuto
Velocidad del proceso	Fresado: 200-500 (MM)/min
Velocidad del proceso	Perforación: 20S/unidad
Potencia total	20.3KW
Modelo fijo	Pinza neumática con ventosa de vacío
Modelo de taladro	Taladro arriba y abajo
Cambio de cortador	Perforar K8
Cambio de cortador	Fresado Neumático
Bomba aspiradora	Boshan Baiyuan
Electrodomésticos	Siemens
Huso	Song Han
Potencia del husillo principal	7.5KW
Método de enfriamiento	Refrigeración por agua
Servo motor	Delta
reductor	Gordon Gore
Voltaje de entrada	380 V, trifásico, 5 líneas
Consumo de gas	3³/h
Introduzca la presión del aire	0.7 mpa
Introduzca la presión de vacío	-0.8 mpa
