Fabricante profesional de maquinaria de procesamiento de vidrio desde 2014！ misma calidad, ¡mejor precio! Mismo precio, mejor calidad!

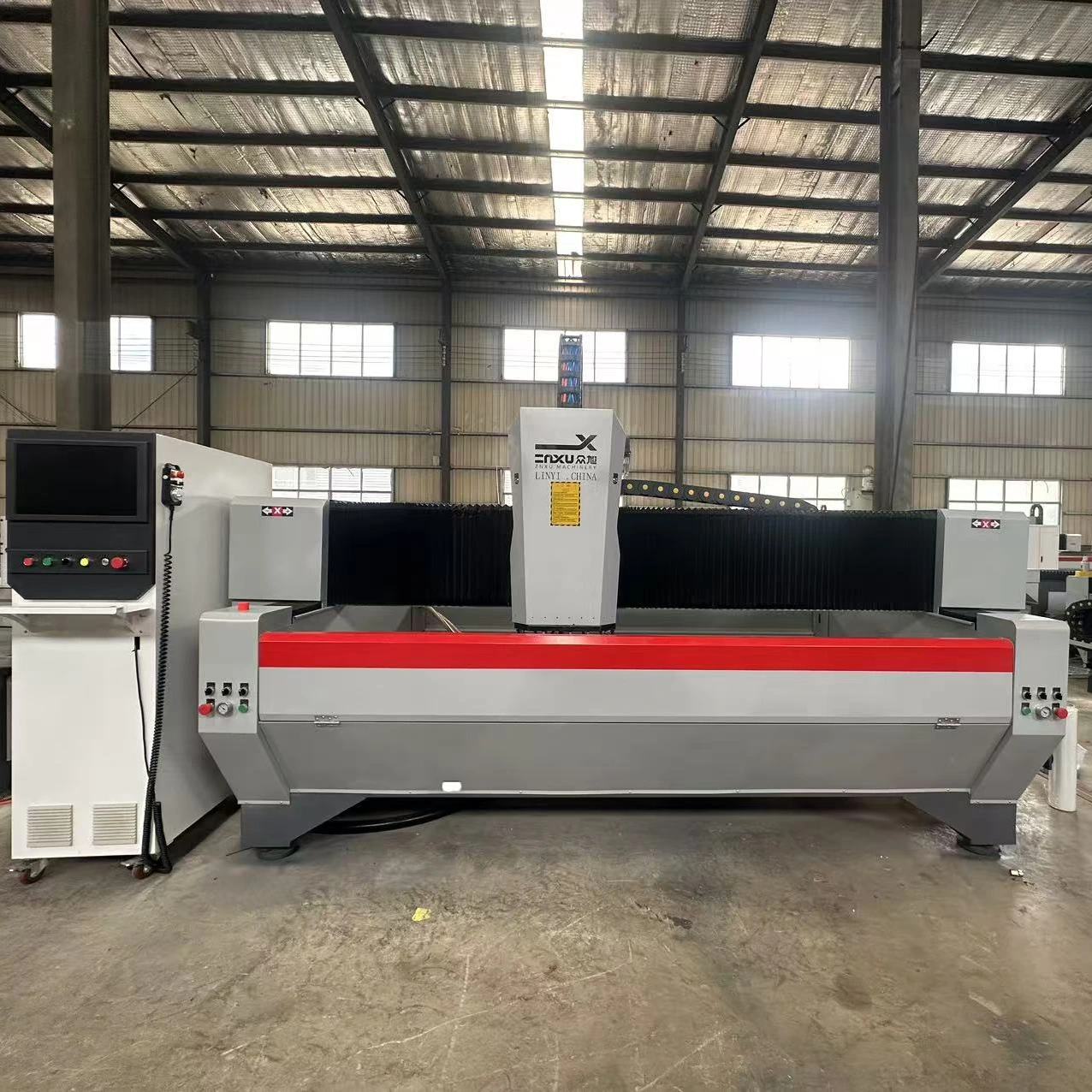

Centro de mecanizado de vidrio cnc con fresado, fresado, rectificado y pulido.
La máquina tiene su propio almacén de herramientas y, mediante el cambio automático de herramientas, puede realizar fresado, taladrado, rectificado de bordes y pulido de vidrio.
Característica:
* 3 ejes
* Centro de procesamiento de vidrio totalmente automatizado
* Canteado rugoso, canteado fino, pulido.
* Perforación de vidrio, fresado de vidrio.
* Sistema de cambio automático de herramientas.
* Enfriamiento automático del husillo
* Sistema de lubricación central automático.
* Sistema automático de calibración de herramientas.
* Diseño compacto y que ahorra espacio
* Excelente solución para puertas de vidrio, puertas de ducha y producción de vidrio para automóviles.
* Diseño estructural extremadamente robusto
Centro de mecanizado de vidrio cnc con fresado, fresado, rectificado y pulido.
La máquina tiene su propio almacén de herramientas y, mediante el cambio automático de herramientas, puede realizar fresado, taladrado, rectificado de bordes y pulido de vidrio.
Parámetro técnico principal
MODELO No. | ZXX-C2010 | ZXX-C2515 | ZXX-C3015 | ZXX-C4020 |
Cama de la máquina | Cama de tratamiento térmico pesado | |||
Interno de la estructura de la máquina. | Media cubierta/diseño impermeable, cubierta exterior y cubierta interior de acero inoxidable 304. | |||
Sistema de control | SISTEMA QIXIN (diseño especial ZNXU) | |||
Husillo principal |
DIAM θ150 / θ100
| |||
Tamaño de la máquina | 3600*2150*2300MM | 4100*2650*2300MM | 4600*3150*2300MM | 5600*3650*2300MM |
PKG. SIZE | 3700*2200*2200MM | 4100*2250*2200MM | 4600*2250*2200MM | 5600*2600*2200MM |
Peso neto (kg) | 2500KG | 2750KG | 3450KG | 4000KG |
Tamaño de la tabla | 2000*1000MM | 2500*1500MM | 3000*1500MM | 4000*2000MM |
Viajes de trabajo | 2000*1000*380MM | 2500*1500*380MM | 3000*1500*380MM | 4000*2000*380MM |
Mini tamaño de molienda | 100*100milímetro ( FOR SMALLER SIZE CAN ALSO BE DONE BY CUSTOMIZED SUCKER) | |||
Tamaño máximo de molienda (rueda φ100） | 1900*900MM | 2400*1400MM | 2900*1400MM | 3900*1900MM |
Tamaño máximo de corte | 2000*1000MM | 2500*1500MM | 3000*1500MM | 4000*2000MM |
Velocidad | Amoladora <15M/MIN, polaco <6M/MIN | |||
Velocidad máxima de fresado | 600 mm/min | |||
Material de la mesa | Placa de aluminio DESPUÉS DEL FRESADO CNC | |||
Precisión de posición | 0.02milímetro | |||
Precisión de posición repetida | 0.1milímetro | |||
SERVO DRIVE | DELT | |||
ELECTRIC | SIEMENS | |||
LIMIT SWITCH | OMRON | |||
VFD | SINEE | |||
POWER REQUEST |
CA/380V/50HZ/24KW, trifásico
| |||
Introducción del producto
El centro de trabajo de control numérico basado en PC está dedicado al procesamiento del vidrio. Los cabezales de corte se pueden mover hacia la izquierda y hacia la derecha, hacia arriba y hacia abajo a través de la estructura de enlace de tres ejes controlada.
La base, las columnas. & Las vigas están hechas de hierro pesado para garantizar la estabilidad de la máquina para un funcionamiento a largo plazo.
La unidad adopta un servomotor y el deslizamiento adopta un riel guía lineal importado de alta precisión para garantizar el funcionamiento, el deslizador y el husillo de bolas, lo que garantiza el requisito de precisión durante la operación.
El concepto de diseño de esta máquina es proporcionar equipos rentables para empresas de procesamiento profundo de vidrio, la estructura es lo más simple posible, se combinan más funciones tanto como sea posible y la operación es lo más simple posible.
Ventajas del producto
DOUBLE STATION PROCESSING: Se pueden cargar dos vasos al mismo tiempo. Gracias a esta característica, después del primer procesamiento del vidrio, la máquina se reposiciona automáticamente para el segundo vidrio. Gracias a esta característica se evitan las pérdidas de tiempo causadas por la carga del vidrio y se aumenta el procesamiento en serie del vidrio en la producción.
MULTIFUNCTION PROCESSING: Con su función de procesamiento de vidrio multifunción, nuestra máquina puede realizar bordes, fresado, taladrado y pulido de vidrio automáticamente en un ciclo para vidrios planos y moldeados. Esta característica es muy útil para la fabricación de puertas de vidrio, vidrios para muebles, puertas de vidrio para duchas, etc.
PROPORTIONAL HANDWHEEL: Con su unidad de mano que hemos desarrollado para nuestro centro de procesamiento de vidrio, el operador puede utilizar la máquina a través de la unidad de mano fácilmente con la máxima comodidad. El volante de diseño proporcional y ergonómico se utiliza para fines de configuración y reinicio rápidos y precisos.
SUCTION CUPS SUPPORT SYSTEM: Sostener el vidrio durante el procesamiento de vidrio es uno de los casos importantes y, sabiendo eso muy bien, hemos diseñado ventosas fuertes que tienen una larga vida útil. Con nuestra potente tecnología de ventosas, le ofrecemos la máxima seguridad y la forma más sencilla de procesar vidrio con nuestro centro de procesamiento de vidrio.
REMOTE ACCESS SYSTEM: Sistema de asistencia técnica remota basado en un conjunto de herramientas software que permite al personal autorizado de nuestros servicios postventa gestionar tareas de mantenimiento o asistencia en cualquier parte del mundo de forma rápida y eficaz. El acceso a través de Internet se realiza siempre con el previo consentimiento del cliente.
-
